Вальные приводы для секционных ворот
Вальные (осевые) приводы NORDMOTORS предназначены для управления промышленными секционными воротами площадью до 50 кв.м. Привод устанавливается на вал ворот и фиксируется при помощи шпоночного соединения.
Приводы NORDMOTORS оснащены электродвигателем с электрическим тормозом и самоблокирующимся редуктором. Управление остановкой привода в конечных положениях осуществляется сдвоенными электромеханическими выключателями, которые надежно и точно позиционируют конечные точки движения полотна ворот. В случае временного отсутствия напряжения питающей сети, аварийное ручное управление цепью и ручная разблокировка в конструкции привода позволяет осуществлять передвижение полотна ворот вручную.
Технические характеристики
| Наименование | Модель привода | |||||
|---|---|---|---|---|---|---|
| NI-35 | NI-35E | NI-60 | NI-100SE | NI-150SE | ||
| Габаритные размеры привода, мм | 370х230х100 | |||||
| Максимальный вес ворот, м | 250 | 250 | 320 | 460 | 690 | |
| Максимальный крутящий момент, Нм | 35 | 35 | 60 | 100 | 150 | |
| Номинальная скорость, об/мин | 24 | |||||
| Напряжение питания, В | 220 | 220 | 220 | 380 | 380 | |
| Мощность электродвигателя, Вт | 300 | 300 | 500 | 450 | 650 | |
| Интенсивность использования, % | 50 | |||||
| Степень защиты, IP | 54 | |||||
Инструкции по установке и подключению
- Инструкция по установке и подключению электроприводов NI-35, NI-60. Скачать в формате PDF (551 Кб).
- Инструкция по установке и подключению электроприводов NI-35E, NI-100SЕ, NI-150SЕ. Скачать в формате PDF (551 Кб).

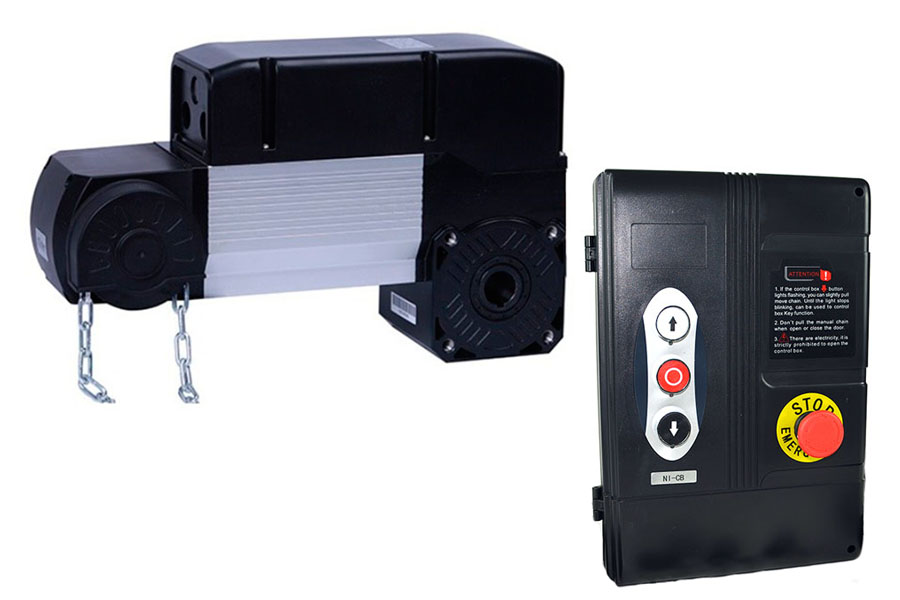

Состав комплекта
- вальный (осевой) электропривод NORDMOTORS;
- блок управления;
- монтажный кронштейн;
- шпонка 6,35х6,35х100;
- болты М10х20;
- пружинные шайбы;
- водонепроницаемые разъемы
- кабель 4х0,75 - 5 м
- кабель 4х0,5 - 5 м
- руководство по монтажу и эксплуатации.
Стоимость вального (осевого) комплекта привода NORDMOTORS
КОМПЛЕКТ ПРИВОДА NI-35
- Максимальный крутящий момент:
- 35 Нм
- Вес ворот:
- до 250 кг
- Мощность электродвигателя:
- 300 Вт
68011,00
руб./комплект
заказать
КОМПЛЕКТ ПРИВОДА NI-35E
- Максимальный крутящий момент:
- 35 Нм
- Вес ворот:
- до 250 кг
- Мощность электродвигателя:
- 300 Вт
69596,00
руб./комплект
заказать
КОМПЛЕКТ ПРИВОДА NI-60
- Максимальный крутящий момент:
- 60 Нм
- Вес ворот:
- до 320 кг
- Мощность электродвигателя:
- 500 Вт
74566,00
руб./комплект
заказать
КОМПЛЕКТ ПРИВОДА NI-100SE
- Максимальный крутящий момент:
- 100 Нм
- Вес ворот:
- до 460 кг
- Мощность электродвигателя:
- 450 Вт
90985,00
руб./комплект
заказать
КОМПЛЕКТ ПРИВОДА NI-150SE
- Максимальный крутящий момент:
- 150 Нм
- Вес ворот:
- до 690 кг
- Мощность электродвигателя:
- 550 Вт
102733,00
руб./комплект
заказать
